編輯：谷景電感

你知道繞線電感有幾種嗎？今天咱們就來說一下繞線電感中的貼片繞線電感和繞線共模電感的區別。

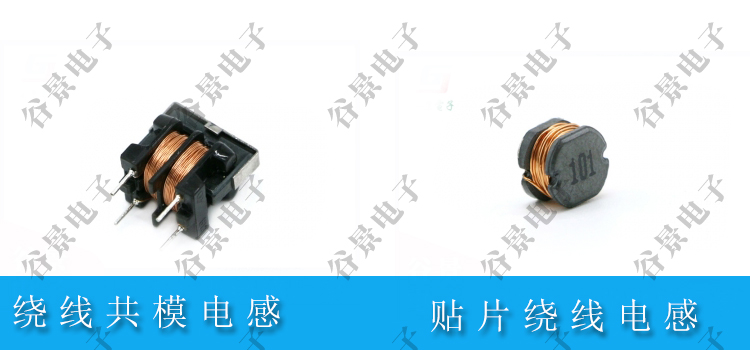

貼片繞線電感和繞線共模電感有什么不同？從它們種類劃分來說，貼片繞線電感屬于貼片電感系列，繞線共模電感屬于共模電感系列。當我們拿到這兩種電感時，你會發現繞線共模電感有四個引腳，而貼片繞線電感則沒有。從外觀上我們就能很容易的區分他們。

貼片繞線電感主要有兩種，有屏蔽電感和非屏蔽電感，它們兩個在外觀上面是非常容易區分的。

GC D的就是非屏蔽電感，它的的漆包線是裸露在外面的，GCDS的就是屏蔽電感，它的漆包線是被包在里面的，這也是它們?cè)谕庥^上的區別。關于屏蔽電感和非屏蔽電感之間的不同，在之前的文章中我們已經做了簡單的介紹，有興趣的小伙伴可以觀看我們之前的文章《幾百字帶你了解屏蔽電感和非屏蔽電感》。

從它們的線組方面來說，貼片繞線電感一般指的是線組為單組的電感，繞線共模電感的線組是雙組的。從它們的作用來說貼片繞線電感的作用一般是濾波、扼流，繞線共模電感的作用一般是濾波，這也是它們?cè)谧饔蒙系膮^(qū)別。繞線共模電感的漆包線和非屏蔽電感的一樣，都是裸露在外部的。繞線共模電感的兩個線組是相同相位，并且兩個線組的圈數是相同的。當它通過電流時會產生相同且方向相反的磁場，并相互抵消。還有如果兩個線組是同一邊繞制，那它們的繞制方向會相反，如果不同邊繞制，方向是相同的，都是順時針。

貼片繞線電感一般是小體積、高儲能、高品質，適合自動化生產。

繞線共模電感一般適用于不同的噪音和不同的信號頻率，對噪音有良好的抑制作用，并且具有良好的耐旱性。

貼片繞線電感被應用在通訊設備、汽車產品等領域內，繞線共模電感被應用在汽車產品、電源產品等領域內。
